اتصالات فشار قوی چیست؟

اتصالات جزء لاینفک هر زیرساخت لوله کشی در محیط‌های صنعتی، تجاری و مسکونی هستند که استفاده از اتصالات فشار قوی در سیستم‌های فشار بالا امری ضروری است.

اتصالات فشار قوی چیست؟

اتصالات فشار قوی به منظور مقاومت در برابر فشار سیالات یا گازها در سیستم‌هایی که بالاتر از سطح تنش معمولی کار می‌کنند، طراحی شده‌اند. آنها با یک ضریب ایمنی مهندسی شده اند، که یک حاشیه ایمنی اضافی بالاتر از فشار عملیاتی مورد انتظار است.

سیستم‌های فشار بالا، باید نیروی عظیمی را تحمل کنند، در غیر این صورت کل زیرساخت می‌تواند آسیب‌های شدیدی را متحمل شود. این موضوع می‌تواند منجر به خرابی‌های طولانی‌مدت، خرابی‌های فاجعه‌بار و حتی پیامدهای کشنده برای کسانی که مسئول نظارت و نگهداری سیستم هستند، شود. به این دلایل، برای هر اتصال ضروری است که تا حد ممکن محکم و بادوام باشد و اتصالات فشار قوی قطعاً این معیار را برآورده می‌کند.

محدوده فشار در اتصالات

1. فشار کم تا متوسط ​​بالا: درجه بندی فشار از تقریباً 69 بار (1000 PSI) تا 414 بار (6000 PSI) متغیر است که برای سیستم های هیدرولیک، سیستم های پنوماتیک و کاربردهای صنعتی خاص مناسب است.
2. فشار بالا: طراحی شده برای فشارهای حتی بالاتر، با درجه بندی تقریباً 414 بار (6000 PSI) تا 690 بار (10000 PSI)، که معمولاً در اتصالات هیدرولیک فشار بالا، کاربردهای صنعت نفت و گاز و فرآیندهای صنعتی تخصصی استفاده می‌شود.
3. فشار فوق العاده بالا: مهندسی شده برای تحمل فشارهای بسیار بالا، با درجه بندی بالای 690 بار (10000 PSI) تا تقریباً 1034 بار (15000 PSI)، مورد استفاده در صنایعی مانند اکتشاف نفت و گاز، برش با جت آب و تست فشار بالا.

ویژگی اتصالات فشار قوی

به طور معمول، اتصالات فشار قوی از مواد قوی‌تری نسبت به اتصالات معمولی مانند فولاد ضد زنگ، مس، برنج یا فولاد کربنی ساخته می‌شوند تا در برابر این نیروی اضافی مقاومت کنند. تفاوت اصلی بین اتصالات استاندارد و فشار قوی در این است که دومی با دوام و مقاومت بیشتر به عنوان ویژگی اصلی آنها طراحی شده است. به این ترتیب، اتصالات فشار قوی دارای ویژگی هایی مانند:

• دیوارهای ضخیم تر که توانایی تحمل نیروی بیش از حد را افزایش می‌دهد.
• رزوه های عمیق تر برای اتصال بهتر و ایمن تر
• اتصالات فشار قوی ممکن است دارای تقویت‌کننده‌های اضافی مانند دیواره‌های ضخیم‌تر یا مهره‌های کشیده‌تر باشند تا پشتیبانی و استحکام بیشتری را فراهم کنند.
• مهر و موم‌های ویژه برای اطمینان از اتصال ایمن و بدون نشتی.
• اتصالات فشار بالا اغلب دارای رزوه های مخروطی مانند NPT یا BSPT (لوله استاندارد بریتانیا) هستند. رزوه های مخروطی مهر و موم ایمن تری را ایجاد می‌کنند زیرا عمل سفت کردن رزوه ها را فشرده می‌کند و یک تناسب محکم ایجاد می‌کند.

ساختار اتصالات فشار قوی

معمولاً طیف اتصالات و شیرهای فشار قوی در آزمایش هیدرواستاتیک استفاده می شود. آزمایش هیدرولیک روشی است که در آن مخازن تحت فشار مانند خطوط لوله، لوله کشی، سیلندرهای گاز، دیگهای بخار و مخازن سوخت می توانند از نظر استحکام و نشتی آزمایش شوند. این آزمایش شامل پر کردن مخزن یا سیستم لوله با یک مایع معمولاً آب است که ممکن است برای کمک به تشخیص نشت بصری و تحت فشار قرار دادن ظرف تا فشار آزمایش مشخص شده رنگ شود.

اهمیت اتصالات فشار قوی

برای هر سیستم سیال  اتصالات پنوماتیک یا هیدرولیک، اتصالات فشار قوی جزء بسیار حیاتی هستند. اتصالات، همچنین به عنوان اتصال دهنده ها یا آداپتورها شناخته می‌شوند، به عنوان اتصالات استاندارد بین لوله‌ها، شیلنگ‌ها، سوپاپ‌ها و سایر اجزاء – و اکثر سیستم‌ها تعداد زیادی اتصال دارند. مهم است که هر یک از اتصالات بتواند فشار سیستم را بدون نشتی کنترل کند تا بتواند عملکرد قابل اعتمادی داشته باشد.

بنابراین اتصالات فشار قوی اجزای تخصصی می‌باشند که یکپارچگی را حفظ کرده و در شرایط فشار شدید مقاومت می‌کنند. آنها اتصالات بدون نشتی و عملکرد قابل اعتماد را هنگام کار با سیالات یا گازها تحت فشار بالا تضمین می‌کنند.

جنس اتصالات فشار قوی

هنگامی که صحبت از اتصالات صنعتی استاندارد و به طور گسترده در دسترس می‌شود، هیچ موردی وجود ندارد که بتوان آن را به عنوان “اتصالی که بتواند بالاترین فشار را تحمل کند” مشخص کرد. بلکه به برنامه خاص و نیازهای سیستم بستگی دارد. با این اوصاف، برخی از رایج ترین موارد استفاده شده عبارتند از:

〉〉 اتصالات استنلس استیل: این اتصالات دوام بالایی دارند و می‌توانند فشارها و دمای بسیار بالایی را تحمل کنند.

〉〉 اتصالات کربن فولادی: این اتصالات همچنین بسیار بادوام هستند و می‌توانند کاربردهای فشار بالا را انجام دهند.

〉〉 اتصالات برنجی: اتصالات برنجی برای بسیاری از سیستم‌های فشار بالا مناسب هستند، اما ممکن است در کاربردهای خاص محدودیت‌هایی داشته باشند و همچنین در موارد دیگر دارای مزایایی باشند.

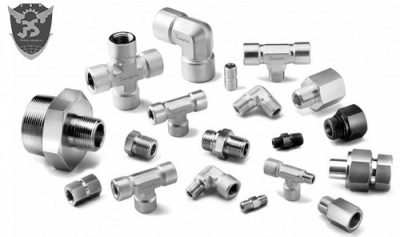

انواع اتصالات فشار قوی

1. اتصالات رزوه ای با فشار بالا : دارای رزوه های نر یا ماده برای نصب و جداسازی آسان، مناسب سیستم های هیدرولیک، سیستم های پنوماتیک، سیستم های گاز فشار قوی
2. اتصالات جوشی فشار قوی : اتصال دائمی به لوله ها از طریق جوش برای اتصالات قوی و بدون نشتی، مناسب خطوط لوله فشار بالا، لوله کشی فرآیند، سیستم های بحرانی
3. اتصالات فلنج فشار قوی : شامل انتهای فلنجی است که با یک واشر برای اتصالات قوی و مقاوم در برابر نشتی به هم متصل شده اند. مناسب نفت و گاز، پتروشیمی، تولید برق، انتقال سیال با فشار بالا و مهار
4. اتصالات مخروطی و رزوه ای فشار قوی : دارای مخروط نر و رزوه ای ماده برای مهر و موم فلز به فلز، کنترل سیال فشار بالا، نفت و گاز، پردازش شیمیایی، تست فشار بالا
5. اتصالات فشرده سازی فشار بالا : مناسب برای سیستم های هیدرولیک، سیستم های پنوماتیک، گاز پرفشار

مزایای اتصالات فشار قوی

• اتصالات فشار قوی دارای درجه بندی فشار بالاتری نسبت به حالت عادی هستند که نشان دهنده حداکثر فشار کاری بدون خرابی است.
• اتصالات فشار قوی با مواد سنگین و ساختار محکم ساخته می‌شوند تا در برابر فشار اعمال شده توسط مایعات یا گازهای تحت فشار مقاومت کنند.
• اتصالات پرفشار تحت فرآیندهای ماشینکاری دقیق قرار می‌گیرند تا از ابعاد دقیق و تلرانس های دقیق اطمینان حاصل شود.
• اتصالات فشار بالا از مکانیسم‌های آب بندی پیشرفته برای جلوگیری از نشت تحت فشار شدید استفاده می‌کنند. آنها ممکن است دارای اتصالات فشرده سازی دو فرول، حلقه های اورینگ، واشر یا مهر و موم فلز به فلز باشند.

خرید اتصالات فشار قوی

اتصالات مختلف برای کاربردهای مختلف مناسب هستند. رزوه های لوله برای لوله کشی آب بسیار مناسب هستند، اما برای استفاده در سیستم هایی که نیاز به تعمیر و نگهداری مکرر یا قطع و وصل مجدد مکرر دارند ایده آل نیستند.

به همین ترتیب، اتصالات با کارایی بالا برای سیستم‌های ساده با نیازهای کم هزینه بالایی دارند. برای پر کردن شکاف، برخی از اتصالات در انواع برنجی ارزان‌تر با گزینه انتخاب فولاد ضد زنگ برای تحمل فشار بالاتر عرضه می‌شوند. اتصالات فشار ضعیف معمولاً از برنج ساخته می‌شوند و اتصالات فشار قوی تقریباً همیشه از فولاد ضد زنگ با کیفیت بالا و حتی گاهی از آلیاژهای خاص ساخته می‌شوند.

اتصالات فشار قوی معمولاً برای اطمینان از عملکرد و قابلیت اطمینان آنها تحت آزمایش‌های دقیق قرار می‌گیرند. این تست ها ممکن است شامل تست فشار هیدرواستاتیک، تست نشت و آنالیز مواد باشد. اتصالاتی که استانداردهای صنعتی خاصی را برآورده می‌کنند و این تست‌ها را پشت سر می‌گذارند معمولاً برای کاربردهای فشار بالا گواهی می‌شوند.

مقایسه اتصالات فشار قوی و فشار متوسط

در حالی که اتصالات فشار متوسط ​​و فشار بالا ممکن است از بیرون مشابه به نظر برسند، اما اساساً متفاوت ساخته شده‌اند و برای کاربردهای مختلف مناسب هستند. یک کانکتور “فشار متوسط” دارای اندازه های سوراخ نسبتاً بزرگی است که کابین فشار تا 20000 psi در 100 درجه فارنهایت را تحمل می کند. در مقابل، اتصالات “فشار بالا” اندازه سوراخ‌های بسیار کوچک‌تری دارند. مواد اضافی داخل اتصالات استحکام آن را افزایش می دهد و به آن اجازه می دهد تا فشار کاری تا 60000 psi را تحمل کند.

در حالی که اتصالات لوله فشار متوسط ​​و فشار بالا قابل تعویض نیستند، آداپتورهایی در دسترس هستند که ممکن است در شرایط خاص مناسب باشند. صرف نظر از آداپتورها یا انواع اتصالات، هرگز از فشار کاری توصیه شده برای هر قطعه خاصی تجاوز نکنید تا از خرابی سیستم و آسیب تجهیزات جلوگیری کنید.

| جهت مشاهده سایر محصولات شرکت پارسیان صنعت ما را در اینستاگرام همراهی فرمایید.

سوالات متداول

⩺ آیا اتصالات برنجی می توانند فشار هیدرولیک را نگه دارند؟
اتصالات برنجی معمولاً در کاربردهای لوله کشی استفاده می‌شود و به دلیل دوام و مقاومت در برابر خوردگی شناخته شده است. با این حال، اینکه آیا آنها می‌توانند فشار هیدرولیک را حفظ کنند بستگی به موارد زیر دارد:

• سطح فشار سیستم و
• نوع خاص اتصالات مورد استفاده
